トップページ＞製品情報＞乗せ掛け式先端金具ジャーナル・アルミジャッキ

ジャッキ先端自在金具

商品番号　Ａ－１

（工業所有権　第316708号）
　（意匠　第1437203号）

ジャッキの斜め荷重を中心部で受ける様に考案された先端金具です。

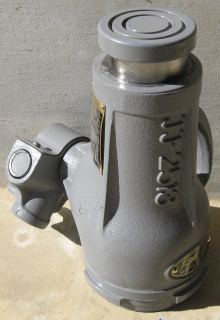

ＪＪ-2513

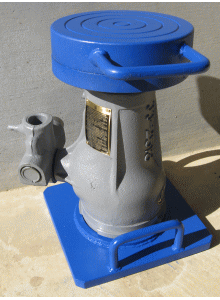

乗せ掛けセット時

安全作業と作業効率アップ

ジャーナルジャッキ、アルミニウムジャッキ用

◎特徴

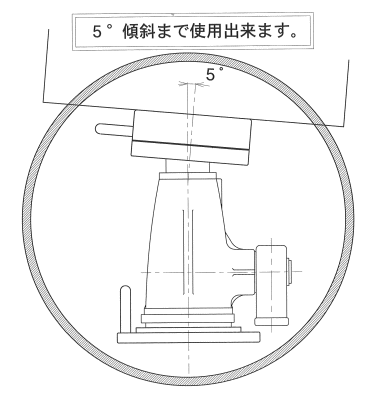

・先端が球面により5°傾斜まで対応し安全作業が行える
・横荷重や斜め荷重を軽減
・現状使用のジャッキに取付
・取付が簡単（乗せ掛け式）
・安全台及び先端自在金具をセットにての販売

製品材質：スチール製（ショットブラスト＋塗装）

大阪ジャッキ製　　ジャーナルジャッキ　　　（価格にはジャッキは含みません）

	ジャッキ型式	先端径	受面径	安全台寸法	Ｌ	セット価格
1	ＪＪ－１５（１５ ton）	Φ６３	Φ１５９	□２００　ｘ t１２	Ｌ＝３３．９	４９，０００円
2	ＪＪ－２５（２５ ton）	Φ７７	Φ１７５	□２２０　ｘ t１６	Ｌ＝３８．５	５８，０００円
3	ＪＪ－3５（3５ ton）	Φ８７	Φ２１８	□２６０　ｘ t２５	Ｌ＝４７．２	８３，０００円
4	ＪＪ－５０（５０ ton）	Φ１０５	Φ２３６	□２８０　ｘ t２８	Ｌ＝５２	９２，０００円
5	ＪＪ－１００（１００ ton）	Φ１２７	Φ２８６	□３２０　ｘ t３２	Ｌ＝６４．４	１２８，０００円

大阪ジャッキ製　　アルミニウムジャッキ　　　（価格にはジャッキは含みません）

	ジャッキ型式	先端径	受面径	安全台寸法	Ｌ	セット価格
1	ＡＪ－１０（１０ ton）	Φ５８	Φ１４０	□１７０　ｘ t１２	Ｌ＝３９．４	４９，０００円
2	ＡＪ－１５（１５ ton）	Φ５８	Φ１４０	□１７０　ｘ t１２	Ｌ＝３９．４	４９，０００円
3	ＡＪ－２５（２５ ton）	Φ７３	Φ１７５	□２２０　ｘ t１６	Ｌ＝３８．５	５８，０００円
