トップページ＞製品情報＞メンテナンス用（２）トロリーチェンブロック式

旋回ポストトロリー（手動）　　商品番号　Ｅ－２

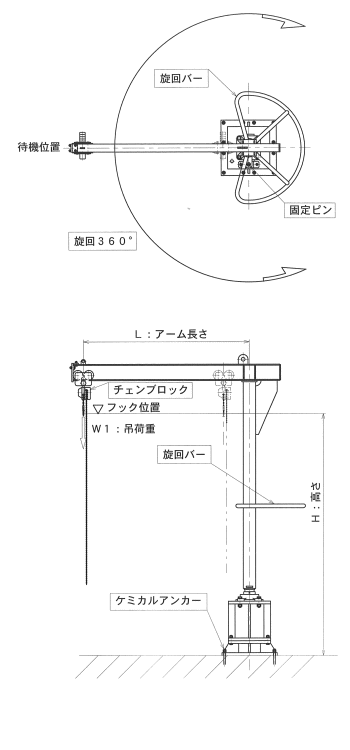

トロリーチェンブロック式ジブクレーン

【使用場所及び用途】
◎機械のメンテナンス用
・カバーの吊り上げ
・機械の移動
◎荷降ろし、荷乗せ

Ａ)特徴
・構造がシンプル（低価格）
・操作が簡単（旋回手動）（巻き上げチェンブロック）
・電源不用
・旋回360°（全周）

Ｂ)主仕様対応
・吊り荷重〔Ｎ〕
500〔Ｎ〕（50ｋｇ）～20000〔Ｎ〕（2ton）
・アーム長さ
・高さ

Ｃ)仕様確認
・待機位置（固定ピン位置）２ヶ所
・使用場所：屋内外
・塗装仕様：　ブラスト　他仕様

Ｄ）
◎強度計算

吊荷重＋昇降慣性力＋地震荷重＋風荷重（雪荷重）

仕様を確認した上で商社を通し、各種見積を行います。
